Інструкція з експлуатації Audi A4 Версія 2017 року
►Audi A4 ►Місце водія ◀Огляд місця водія

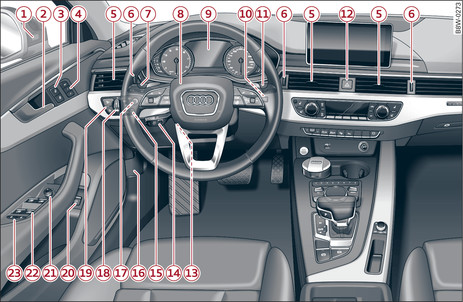

Рис. 1 Сторона водія
Рис. 1 Сторона водія

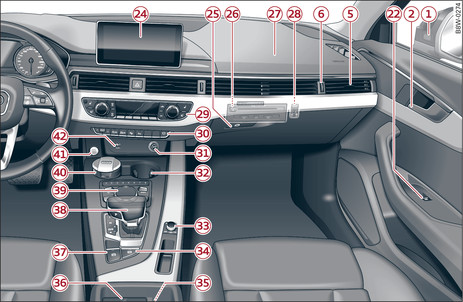

Рис. 2 Сторона переднього пасажира
Рис. 2 Сторона переднього пасажира
-1-Індикація асистента зміни смуги руху (side assist), індикатор безпечного відкриття дверей ►
-2-Ручка дверей
-3-Вимикач центрального замка ►
-4-Кнопки пам’яті ►
-5-Дефлектор
-6-Накатний ролик для дефлектора
-7-
Перемикач
-8-
Багатофункціональне кермо
-9-Комбінація приладів ►
-10-Скидання лічильника денного пробігу ►
-11-Перемикач склоочисників/склоомивача ►
-12-Кнопка аварійної світлової сигналізації ►
-13-Кермова колонка з можливістю регулювання ►
-14-
Перемикач
-15-Вимикач підсвічування приладів ►
-16-Ручка розблокування капота ►
-17-Вимикач індикації на вітровому склі — регулятор висоти ►
-18-Перемикач світла ►
-19-
Кнопки
-20-Орган керування кришкою багажного відсіку ►
-21-Регулятор зовнішніх дзеркал заднього виду з електроприводом ►
-22-Органи керування склопідіймачами з електроприводом ►
-23-Захист від дітей ►
-24-Дисплей системи Infotainment►
-25-Відділення для речей, що замикається ►
-26-Дисководи для CD-, DVD-дисків і гнізда для SIM-/SD-карт ►
-27-Подушка безпеки переднього пасажира ►
-28-Вимикач подушки безпеки переднього пасажира ►
-29-Кліматична установка ►
-30-
Залежно від комплектації: кнопка для однієї з наведених систем
-31-Розетка ►
-32-Підставка для напоїв ►
-33-Кнопка ввімкнення/вимкнення системи Infotainment ►
-34-Асистент рушання з місця ►
-35-
Залежно від комплектації центральний підлокітник із відділенням для речей поставляється з наведеним приладдям.
-36-Орган керування для аварійного запуску двигуна ►
-37-Електромеханічне стоянкове гальмо ►
-38-
Залежно від комплектації
-39-Панель керування системою Infotainment ►
-40-попільничкою ►
-41-Кнопка START ENGINE STOP ►
-42-з’єднанням Audi music interface ;►
Примітка
  • Деякі описані тут елементи устаткування входять лише в окремі варіанти виконання моделей або мають статус опцій.
  • На автомобілях із правостороннім розташуванням керма* розміщення органів керування може частково відрізнятися від показаного на посилання►. Але символи маркування органів керування однакові в обох випадках.
