Instrukcja obsługi AUDI A3 rok 2017
►Audi A3 ►Kokpit ◀Widok wnętrza samochodu

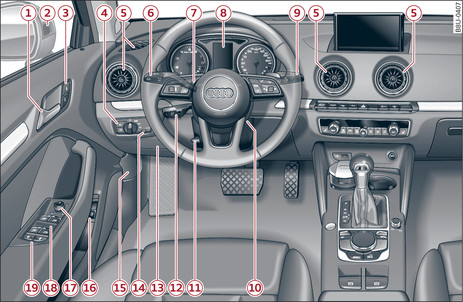

Rys. 1Kokpit: lewa strona
Rys. 1Kokpit: lewa strona

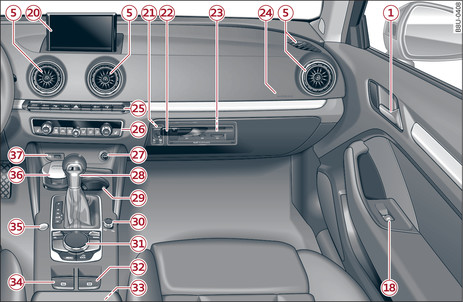

Rys. 2Kokpit: prawa strona
Rys. 2Kokpit: prawa strona
-1-Klamka drzwi
-2-System Side assist ►
-3-Wyłącznik centralnego zamka ►
-4-Wyłącznik świateł ►
-5-Wyloty powietrza ►
-6-
Dźwignia:
-7-
Kierownica wielofunkcyjna:
-8-Zestaw wskaźników ►
-9-Dźwignia obsługi wycieraczek i urządzenia do mycia szyb ►
-10-
Kolumna kierownicy, w zależności od wyposażenia z:
-11-Regulowana kolumna kierownicy ►
-12-
Dźwignia:
-13-Poduszka bezpieczeństwa kolan ►
-14-Oświetlenie przyrządów ►
-15-Odblokowanie pokrywy przedziału silnikowego ►
-16-Wyłącznik pokrywy wlewu paliwa (napęd hybrydowy Plug-in) ►
-17-Elektryczna regulacja lusterek zewnętrznych ►
-18-Elektryczne uruchamianie szyb ►
-19-
W zależności od wyposażenia:
-20-Wyświetlacz panelu informacyjnego ►
-21-Wyłączenie poduszki przedniego pasażera ►
-22-Schowek w tablicy przyrządów ►
-23-Napędy dysków dla CD, DVD, kart SIM/SD ►
-24-Poduszka bezpieczeństwa przedniego pasażera ►
-25-
W zależności od wyposażenia, przycisk:
-26-
W zależności od wyposażenia:
-27-
W zależności od wyposażenia:
-28-
W zależności od wyposażenia:
-29-Uchwyt pojemnika do napoju ►
-30-Pokrętło włączania/wyłączania dla systemu Infotainment ►
-31-Panel obsługi Infotainment ►
-32-
W zależności od wyposażenia, przycisk:
-33-
Środkowy podłokietnik ze schowkiem, zależnie od wyposażenia z:
-34-Elektromechaniczny hamulec postojowy ►
-35-Przycisk START ENGINE STOP ►
-36-Konsola środkowa z popielniczką ►
-37-System Audi music interface ►
Informacja
  • Niektóre pokazane tutaj elementy wyposażenia znajdują się tylko w określonych wersjach samochodu albo stanowią wyposażenie dodatkowe.
  • (Dotyczy: samochód z prawostronną kierownicą: ) rozmieszczenie elementów obsługi częściowo różni się od rozmieszczenia pokazanego na rysunku link►. Symbole, które oznaczają elementy obsługi są jednak takie same.
