Найважливіші контрольні точки.

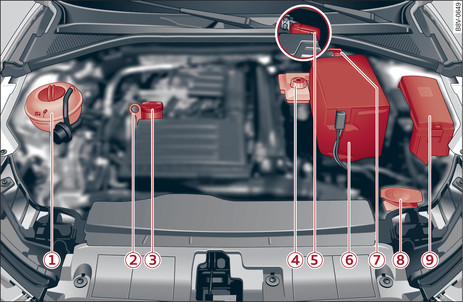

- Рис. 306 Типове розташування резервуарів, вимірювального щупа та заливної горловини для моторної оливи
| -1- | Розширювальний бачок охолоджувальної рідини ( ) посилання► |
| -2- | Щуп для вимірювання рівня моторної оливи посилання► |
| -3- | Заливна горловина для моторної оливи ( ) посилання► |
| -4- | Бачок для гальмівної рідини ( ) посилання► |
| -5- | (Для автомобілів із виводом для підключення зовнішнього джерела (+): ) вивід для підключення зовнішнього джерела живлення (+) знаходиться під кришкою посилання►, посилання► |
| -6- | (Для автомобілів з акумулятором у моторному відсіку: ) акумулятор (+) під кришкою акумулятора посилання►, посилання► |
| -7- | Точка заземлення кузова (–) посилання►, посилання► |
| -8- | Бачок склоомивача ( ) посилання► |
| -9- | Блок запобіжників посилання► |
Вимірювальний щуп -2- і заливна горловина для моторної оливи -3- Рис. 306► можуть бути розташовані по-різному залежно від виконання двигуна.
Примітка
(Для автомобілів із гібридним приводом із підзаряджанням від електромережі: ) виконуйте вказівки для розширювального бачка охолоджувальної рідини, наведені в розділі посилання►, для автомобільного акумулятора (+) – в розділі посилання►.
