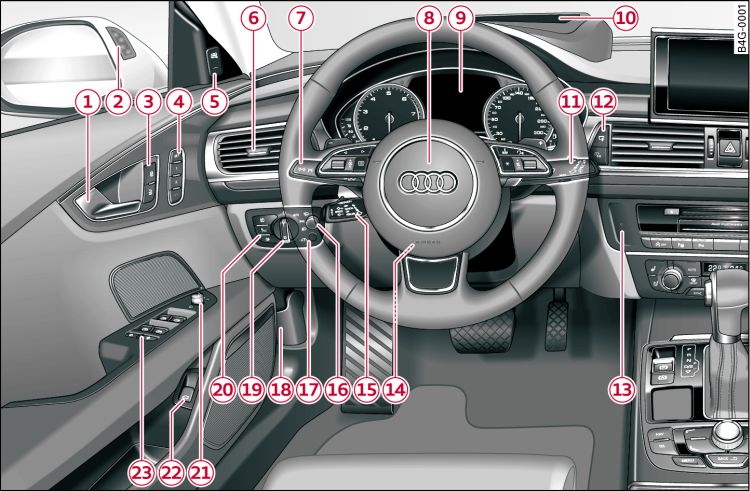

- Abb.1 Cockpit: linker Teil
-

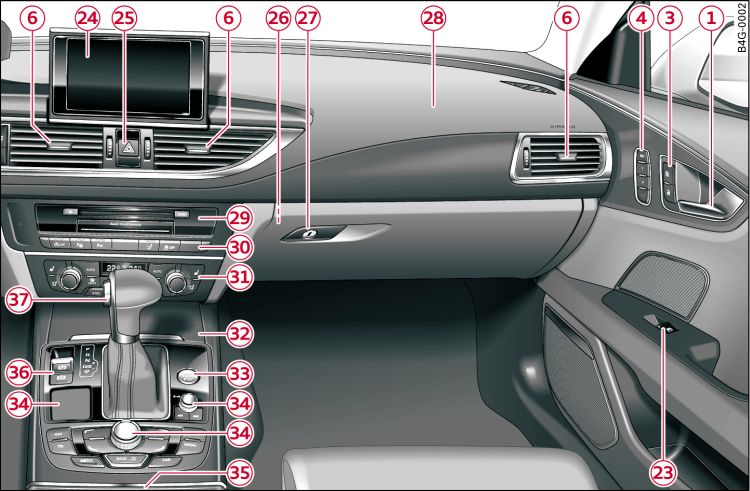

- Abb.2 Cockpit: rechter Teil
| -1- | Türgriff |
| -2- | Anzeige Audi side assist |
| -3- | Zentralverriegelungsschalter |
| -4- | Tasten für Memoryfunktion* |
| -5- | Taste Audi side assist |
| -6- | Luftaustrittsdüsen mit Rändelrad |
| -7- |
Bedienhebel für:
|
| -8- |
Multifunktionslenkrad mit:
|
| -9- | Kombiinstrument |
| -10- | Head-up Display* |
| -11- | Bedienhebel für Scheibenwisch-/Waschanlage |
| -12- |
Tasten für:
|
| -13- | Motor anlassen bei einer Störung |
| -14- |
Lenkradeinstellung, je nach Ausstattung:
|
| -15- |
Bedienhebel für:
|
| -16- | Taste für Head-up Display* ein-/ausschalten, Höhe einstellen |
| -17- | Instrumentenbeleuchtung |
| -18- | Entriegelung für Motorraumklappe |
| -19- | Lichtschalter |
| -20- |
Tasten für:
|
| -21- | Elektrische Außenspiegelverstellung |
| -22- | Schalter für Gepäckraumklappe |
| -23- | Elektrische Fensterheber |
| -24- | MMI-Display |
| -25- | Warnblinkanlage |
| -26- | Beifahrer-Airbag ausschalten* |
| -27- | Handschuhfach |
| -28- | Beifahrer-Airbag |
| -29- | Laufwerke (MMI) |
| -30- |
Tasten/Kontrollleuchte für:
|
| -31- |
Klimaanlage, je nach Ausstattung:
|
| -32- |
Ablagefach oder Aschenbecher*
mit Zigarettenanzünder*
|
| -33- | Taste START ENGINE STOP |
| -34- | MMI-Bedieneinheit |
| -35- |
Getränkehalter, 12-Volt-Steckdose*
|
| -36- |
Tasten für:
|
| -37- |
Je nach Ausstattung Wählhebel (Automatikgetriebe) für
|
Hinweis
- Je nach Fahrzeugausstattung ist die Darstellung im Display des Kombiinstruments entweder mehrfarbig oder einfarbig. Da die beiden Darstellungen nahezu identisch sind, werden in dieser Betriebsanleitung die mehrfarbigen Darstellungen verwendet.
- Einige der hier aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
- Die Bedienung des Multi Media Interface (MMI) ist in einer separaten Bedienungsanleitung beschrieben.
- Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedienelemente zum Teil von der auf Link gezeigten Anordnung ab. Die Symbole, die die Bedienelemente markieren, sind jedoch gleich.
