Інструкція з експлуатації Audi A3 Версія 2017 року
►Audi A3 ►Місце водія ◀Огляд місця водія

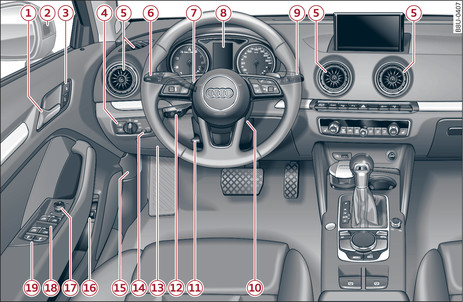

Рис. 1 Сторона водія
Рис. 1 Сторона водія
Рис. 2 Сторона переднього пасажира
Рис. 2 Сторона переднього пасажира
-1-Ручка дверей
-2-Асистент зміни смуги руху (side assist) ►
-3-Вимикач центрального замка ►
-4-Перемикач світла ►
-5-Дефлектори ►
-6-
Перемикач
-7-
Багатофункціональне кермо з:
-8-Комбінація приладів ►
-9-Перемикач склоочисників/склоомивача ►
-10-
Кермова колонка, до якої, залежно від комплектації, належать:
-11-Кермова колонка з можливістю регулювання ►
-12-
Перемикач
-13-Колінна подушка безпеки ►
-14-Вимикач підсвічування приладів ►
-15-Ручка розблокування капота ►
-16-Перемикач кришки паливного бака (в автомобілях з гібридним приводом із підзаряджанням від електромережі) ►
-17-Регулятор зовнішніх дзеркал заднього виду з електроприводом ►
-18-Органи керування склопідіймачами з електроприводом ►
-19-
Залежно від комплектації
-20-Дисплей системи Infotainment►
-21-Вимикач подушки безпеки переднього пасажира ►
-22-Відділення для речей ►
-23-Дисководи для CD-, DVD-дисків і гнізда для SIM-/SD-карт ►
-24-Подушка безпеки переднього пасажира ►
-25-
Залежно від комплектації: кнопка для однієї з наведених систем
-26-
Залежно від комплектації
-27-
Залежно від комплектації
-28-
Залежно від комплектації
-29-Підставка для напоїв ►
-30-Кнопка ввімкнення/вимкнення системи Infotainment ►
-31-Панель керування системою Infotainment ►
-32-
Залежно від комплектації: кнопка для однієї з наведених систем
-33-
Залежно від комплектації центральний підлокітник із відділенням для речей поставляється з наведеним приладдям.
-34-Електромеханічне стоянкове гальмо ►
-35-Кнопка START ENGINE STOP ►
-36-Центральна консоль із попільничкою ►
-37-з’єднанням Audi music interface ;►
Примітка
  • Деякі описані тут елементи устаткування входять лише в окремі варіанти виконання моделей або мають статус опцій.
  • (Для автомобілів з правим розташуванням керма: ) розміщення елементів керування може частково відрізнятися від зображеного (посилання►). Але символи маркування органів керування однакові в обох випадках.
