Інструкція з експлуатації Audi Q5 Версія 2018 року
►Audi Q5►Коротко та зрозуміло◀Швидкий старт

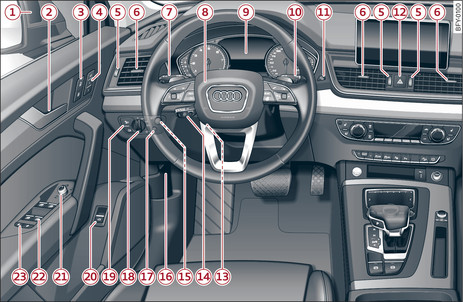

Рис. 1 Сторона водія
Рис. 1 Сторона водія

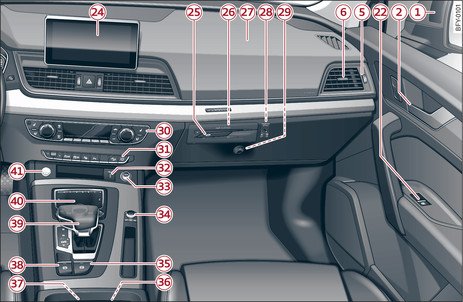

Рис. 2 Сторона переднього пасажира
Рис. 2 Сторона переднього пасажира
-1- Індикація асистента зміни смуги руху (side assist), індикатор безпечного відкриття дверей ►
-2- Ручка відчинення дверей
-3- Вимикач центрального замка ►
-4- Кнопки пам’яті ►
-5- Накатний ролик для дефлектора
-6- Дефлектор
-7-
Важіль керування для:
-8-
Багатофункціональне кермо
-9- Комбінація приладів ►
-10- Перемикач склоочисників/склоомивача ►
-11- Скидання лічильника денного пробігу ►
-12- Кнопка аварійної світлової сигналізації ►
-13-
Пристрій регулювання положення керма, залежно від комплектації
-14-
Важіль керування для:
-15- Вимикач індикації на вітровому склі — регулятор висоти ►
-16- Ручка розблокування капота ►
-17- Вимикач підсвічування приладів ►
-18- Перемикач світла ►
-19-
Кнопки
-20- Орган керування кришкою багажного відсіку ►
-21- Регулятор зовнішніх дзеркал заднього виду з електроприводом ►
-22- Органи керування склопідіймачами з електроприводом ►
-23- Захист від дітей ►
-24- Дисплей системи Infotainment ►
-25- Відділення для речей, що замикається ►
-26- Дисководи для CD-, DVD-дисків і гнізда для SIM-/SD-карт ►
-27- Подушка безпеки переднього пасажира ►
-28- Вимикач подушки безпеки переднього пасажира ►
-29- Перемикач охолоджуваного відділення для речей ►
-30- Кліматична установка ►
-31-
Залежно від комплектації: кнопка для однієї з наведених систем
-32- Audi music interface ►
-33-
Залежно від комплектації
-34- Кнопка ввімкнення/вимкнення системи Infotainment ►
-35- Асистент рушання з місця ►
-36-
Залежно від комплектації центральний підлокітник із відділенням для речей поставляється з наведеним приладдям.
-37- Орган керування для аварійного запуску двигуна ►
-38- Електромеханічне стоянкове гальмо ►
-39-
Залежно від комплектації
-40- Панель керування Infotainment ►
-41- Кнопка START ENGINE STOP ►
Примітка
  • Деякі описані тут елементи устаткування входять лише в окремі варіанти виконання моделей або мають статус опцій.
  • На автомобілях із правостороннім розташуванням керма* розміщення органів керування може частково відрізнятися від показаного на посилання►. Але символи маркування органів керування однакові в обох випадках.
