Instrukcja obsługi AUDI TT Coupe 2017
►Audi TT Coupé 2017►Krótko i zwięźle ◀Szybki wstęp

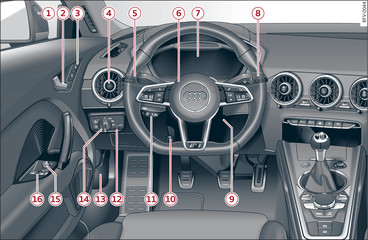

Rys. 1Kokpit: lewa strona
Rys. 1Kokpit: lewa strona

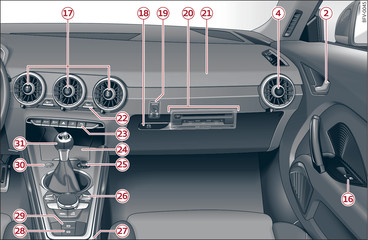

Rys. 2Kokpit: prawa strona
Rys. 2Kokpit: prawa strona
-1- Wskazanie side assist ►
-2- Klamka drzwi
-3- Wyłącznik centralnego zamka ►
-4- Wylot powietrza z elementem obsługi ogrzewania siedzeń
-5-
Dźwignia:
-6-
Kierownica wielofunkcyjna:
-7- Audi virtual cockpit (zestaw wskaźników) ►
-8- Dźwignia obsługi wycieraczek i urządzenia do mycia szyb ►
-9- Uruchamianie silnika w razie niesprawności ►
-10- Regulowana kolumna kierownicy ►
-11- Dźwignia obsługi układu utrzymywania prędkości ►
-12- Oświetlenie przyrządów ►
-13- Odblokowanie pokrywy przedziału silnikowego ►
-14- Wyłącznik świateł ►
-15- Elektryczna regulacja lusterek zewnętrznych ►
-16- Elektryczne uruchamianie szyb ►
-17- Wylot powietrza wraz z elementem obsługi układu klimatyzacji ►
-18- Zamykany schowek
-19- Wyłączenie poduszki przedniego pasażera ►
-20- Napędy dysków dla CD, DVD, kart SIM/SD ►
-21- Poduszka bezpieczeństwa przedniego pasażera ►
-22- Przycisk ogrzewanie tylnej szyby
-23-
W zależności od wyposażenia, przycisk:
-24-
Konsola środkowa w zależności od wyposażenia z:
-25- Pokrętło włączania/wyłączania dla systemu Infotainment ►
-26- Panel obsługi Infotainment ►
-27-
W zależności od wyposażenia:
-28- Asystent ruszania ►
-29- Hamulec parkowania ►
-30-
W zależności od wyposażenia:
-31-
W zależności od wyposażenia:
Informacja
  • Niektóre pokazane tutaj elementy wyposażenia znajdują się tylko w określonych wersjach samochodu albo stanowią wyposażenie dodatkowe.
  • W samochodzie z prawostronną kierownicą* rozmieszczenie elementów obsługi różni się częściowo od rozmieszczenia pokazanego na rysunku link►. Symbole, które oznaczają elementy obsługi są jednak takie same.
